آلة لحام الأنبوب إلى الأنبوب KHB12-80

التكنولوجيا الناضجة والتكنولوجيا المتقدمة:

23 عامًا من الخبرة في مجال البحث والتطوير والتصنيع في مجال تكنولوجيا معدات اللحام الذكية، وتراكم عمليات المنتج متعددة الأجيال وترقيتها، ورأس الماكينة صغير الحجم وصغير الحجم، ويعتمد مغزل تحديد المواقع المرن وإطار دعم ثلاثي النقاط، والذي يمكن تعديله محيطيًا ومحوريًا وشعاعيا، والعملية سريعة. الدقة في تحديد المواقع.

محرك مستورد، مستقر وموثوق:

يتم استخدام عاكس IGBT للتحكم في تيار النبض DC، وكفاءة اللحام عالية، واستقرار القوس قوي، والخرزة مشكلة بشكل جميل.

اقتصاد التشغيل والإنتاج الفعال:

شعلة اللحام المبردة بالماء TIG مجهزة بخزان مياه من الفولاذ المقاوم للصدأ سعة 16 لتر، والذي لا يقتصر على ضغط الماء في الموقع والظروف الأخرى. التبريد كافٍ لضمان عمل آلة اللحام 24 ساعة في اليوم.

سهل تنفيذه:

نظام التحكم في البرنامج سهل التشغيل ويمكنه تخزين ما يصل إلى 100 مواصفات لحام. يمكن تقسيم كل مجموعة إلى 1 إلى 16 قطعة. يمكن تشغيله بتدريب بسيط بدون أساس خاص ولغة خاصة. التصميم المتكامل المثبت على الشاحنة سهل الحركة وسهل الاستخدام.

طلب:

آلة اللحام المدارية لصفائح الأنبوب KHB 12-80 هي عبارة عن آلة لحام القوس الأوتوماتيكية المتخصصة حيث يتم تدوير القوس ميكانيكيًا من خلال 360 درجة حول قطعة عمل ثابتة من أنبوب إلى لوح أنبوب بمواصفات الأنبوب φ12～φ80 مم.

يمكن أن يعالج KHB 12-80 مشكلة خطأ المشغل في اللحام بقوس غاز التنغستن (GTAW).

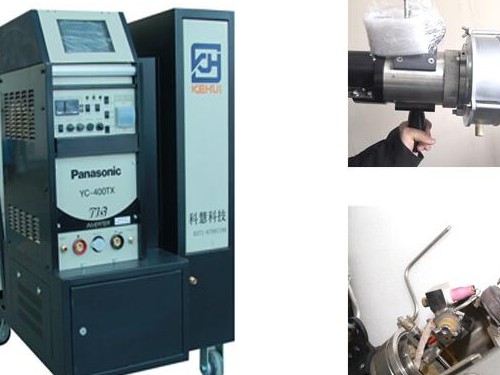

يتكون KHB 12-80 من مصدر الطاقة مع التحكم المدمج بالكمبيوتر ورأس اللحام.

يمكن لـ KHB 12-80 معالجة الفولاذ الكربوني وسبائك الفولاذ والفولاذ المقاوم للصدأ وسبائك التيتانيوم.

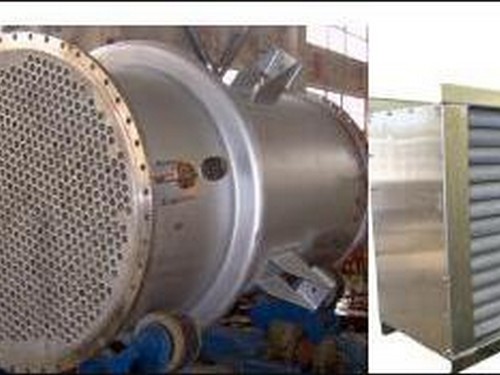

KHB 12-80 يستخدم بشكل رئيسي في الصناعة الكيميائية والغلايات ومبادلات الحرارة وأوعية الضغط وغيرها من الصناعات. .

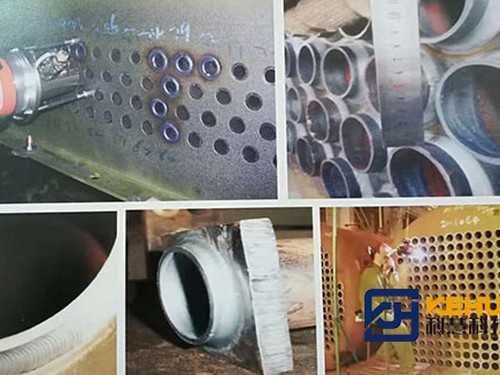

يمكن استخدام KHB 12-80 لأشكال وصلات صفائح الأنابيب كما تظهر الصور التالية:
نطح الرأس المسطح (لحام الانصهار)، وصلة زاوية التمديد الخارجية (لحام الزاوية الخارجية)، وصلة الزاوية البادئة (لحام الزاوية الداخلية) وما إلى ذلك، مع أو بدون تغذية الأسلاك.

مزايا:

1. لمعالجة مشكلة خطأ المشغل في GTAW. تتم العملية التي يتم التحكم فيها بواسطة الكمبيوتر مع تدخل بسيط من المشغل.

2. لضمان لحام قابل للتكرار عالي الجودة. تقوم البرمجة الناجحة بمراقبة المتغيرات وإجراء عينات دورية أثناء اختبار اللحام. شاشة LCD تعمل باللمس، سهلة الإدخال.

3. اللحام الذكي. 100 برمجة ناجحة مخزنة في PLC، ما عليك سوى اختيار واحدة.

4. إنتاجية عالية. 2-3 مرات أعلى من لحام TIG التقليدي.

5. عملية سهلة. مجهزة بمغزل تحديد المواقع المرن، وإطار دعم ثلاثي النقاط، وتحديد المواقع بدقة.

6.10 ساعة لحام متواصل. رأس اللحام المؤهل ونظام تبريد الطاقة والمياه يصنعانه.

7. تصميم متكامل للسيارة، حرية الحركة.

8. مساحة صغيرة من التصميم العلمي

شهادة:

خطوات التشغيل:

1. بعد اكتمال إعدادات برنامج اللحام، أدخل رأس الماكينة في وضع العمل، واضغط على زر البداية، ويبدأ القوس، ويرتفع التيار تدريجيًا من تيار الانحناء إلى تيار اللحام. لا يدور اللحام ولا يغذي السلك أيضًا في هذا الوقت، والغرض من ذلك هو التسخين المسبق لصفيحة الأنبوب، والتي يمكن التحكم فيها عن طريق رفع معلمة الوقت؛

2. عندما يتكون حوض مصهور ثابت على قطعة العمل، تبدأ الشعلة في الدوران وتبدأ تغذية السلك في نفس الوقت. سرعة تغذية السلك قابلة للتعديل من 0 إلى 1.5 م/دقيقة. أثناء عملية الدوران، سيكون هناك لحام مسطح، ولحام منحدر، ولحام علوي، ولحام لأعلى، وما إلى ذلك في وقت ما؛ يمكن ضبط التثبيت بشكل منفصل من 1 إلى 6 أجزاء ضمن 360 درجة وفقًا للحالة؛

3. عندما تدور شعلة اللحام 365 درجة (يمكن ضبط زاوية اللفة بشكل تعسفي)، يدخل اللحام في برنامج التوهين، في ذلك الوقت، يستمر رأس الماكينة في الدوران، لكن السلك يتوقف عن التغذية، وينخفض ​​التيار تدريجياً من اللحام الحالي إلى تيار الانحناء، وتشكيل خط اللحام، والذي يمكن التحكم فيه عن طريق إدخال معلمة وقت السقوط.
